캐드의 작업 화면 확대,축소,이동하기 및 도면 전체 보기.주경야독의 캐드 독학

• 오늘은 캐드의 작업 화면 움직이기를 독학합니다. 마우스휠로 작업 중인 화면을 확대하거나 축소그리고 이동하는 것입니다. 도면을 전체를 보는 것도 해 봅니다.
• 먼저, 이전 글은 아래에 있는 링크따라 이동하시면 됩니다. 필요하신 분은 확인하세요. 자 그럼 시작합니다.

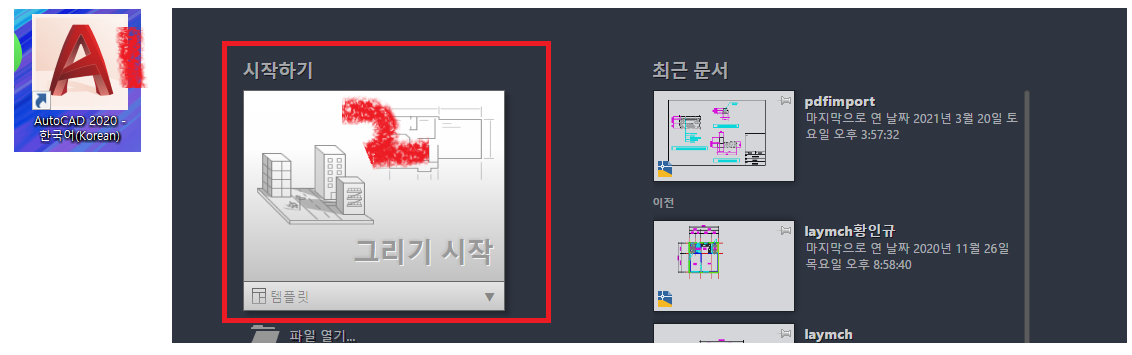

• 컴퓨터를 on하고 바탕화면에 있는 캐드아이콘을 클릭하여 캐드 프로그램을 엽니다.그러면 캐드 프로그램이 시작되고 캐드 홈으로 이동을 합니다. 화면에 있는 <그리기 시작>을 클릭해 봅니다.작업 화면이 나왔지요.

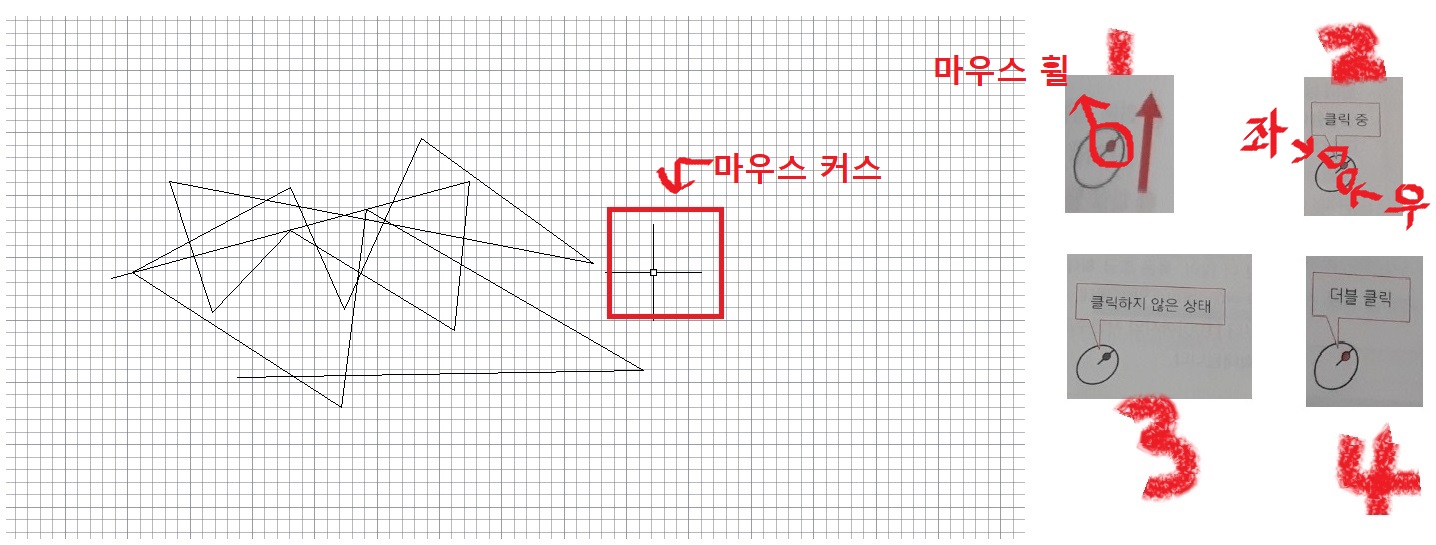

• 여기서 영어로 ㅣ(엘)을 치고 Enter키나 스페이스 키를 칩니다. 그리고  마우스 왼쪽을 클릭 조금 움직여서 마우스 왼쪽 클릭..... 반복하여 아무 선이나 그리세요. 마지막으로 다시 Enter키나 스페이스 키를 칩니다. 그러면 아무렇게나 그렸지만 작업 화면에 그림이 나와 있습니다.
• 1.화면 확대, 화면 죽소하기- 적당한 곳에 마우스 커서를 올려 두고 마우스휠 버튼을 위로 올려보세요. 그러면 마우스 커서를 중심으로 확대가 됩니다. 반대로 마우스 휠을 아래로 내리면 마우스 커서를 중심으로 축소가 됩니다.
• 2.화면 이동하기 - 1번과는 달리 마우스 휠을 누르고 있으면 마우스 커서가 손바닥 모양으로 바뀝니다. 이 상태에서 마우스를 움직이면 작업 화면이 이동합니다. 3.마우스 휠 버튼에서 손을 떼면 커서가 다시 십자가 모양으로 바뀌고 화면은 움직이지 않습니다. 객체에 저장되어져 있는 좌표나 크기는 변경되지 않습니다. 모니터의 화면만 바뀌는 것입니다.
• 4.도면 전체 보기- 지금 작업 중인 도면의 전체적인 형태를 보고 싶을 때는 마우스 휠을 더블 클릭하면 도면 전체가 한 눈에 보이도록 조절됩니다.

<참고하세요: 마우스 휠로 확대,축소되는 배율과 방향을 바꾸려면 어떻게 해야 할까요?>

• 마우스 휠의 회전 방향을 바꾸는 <ZOOMWHEEL> 환경변수-- 명령행이 공백으로 표시되는 상태, 즉 아무런 기능이 실행되고 있지 않는 상태에서 키보드로 ZOOMWHEEL을 입력하고Enter키를 누르고 변숫값을 변경합니다. 기본 값은 <0>로 설정되어져 있습니다. 이 변숫값을 <1>로 변경하면 마우스 휠을 위로 올리면 축소, 아래로 내리면 확대됩니다. 즉 방향이 바뀌게 됩니다.
• 마우스 휠로 확대, 회전되는 배율을 바꾸는 <ZOOMFACTOR> 환경변수-- 기본값은 <60>으로 설정되어져 있습니다. 이 값은 3~100까지의 자연수로 설정할 수가 있습니다. 이 값이 클수록 한 번에 많이 확대되거나 축소괴고 작을수록 좀 더 작게 확대되거나 축소됩니다. 마우스 휠을 위나 아래로 돌려 확대하거나 축소할 때 한 바퀴에 얼마 만큼 확대시키거나 축소시키는 지를 설정하는 값 입니다.
• 화면 변환 시간을 조정하는 <VTDURATION> 환경변수-- 이 환경 변수는 화면 전환에 걸리는 시간을 설정하는 값 입니다. 단위는 밀리초(1초는 1000밀리초)이고 기본값은 <750>입니다. 화면 전환에 0.75초가 소요된다는 것입니다. 0~5000까지의 자연수로 설정할 수 있습니다.
• 네, 이상으로  캐드 독학을  마치겠습니다. 감사합니다.
